Vom 13.04. bis 17.04.2026 leistete Paul Hornung, Schüler der 9. Jahrgangsstufe am Meranier-Gymnasium-Lichtenfels ein Praktikum beim FADZ Zweckverband in der MACHBAR ab. Im Folgenden erläutert Paul die konkreten Aufgaben, die er in dieser Zeit hatte und wie er sie umgesetzt hat. Paul war zwar bereits ein paar Mal in der MACHBAR, hatte aber vorher keine Kenntnisse zu den Scanning Anwendungen oder zur Nutzung der meisten Softwares. Mit dem Bericht möchten wir zeigen:

• Was technisch alles möglich ist unter ausschließlicher Verwendung von kostenlosen Open Source Softwares – die beschriebenen Arbeitsschritte können von jedem/r zuhause mit einem PC, einer Digitalkamera/Handy und frei verfügbaren Softwares umgesetzt werden. Im Praktikumsbericht sind alle genutzten Softwares verlinkt.
• Welche technischen Möglichkeiten die MACHBAR für die Umsetzung eigener Projekte bietet – du hast die Software zuhause, aber dir fehlt der 3D Drucker oder der Lasercutter? Die digitale Infrastruktur bieten wir dir im MACHBAR!
• Was man mit Motivation und guter Planung alles umsetzen kann
• Welche spannenden Möglichkeiten ein Praktikum bei uns bietet

Du hast auch Interesse an einem Praktikum? Schreib uns, ruf an oder komm vorbei – fast alles ist MACHBAR 😉

Praktikumsbericht Paul Hornung

Zielsetzung des Praktikums vom 13.-17.04.2026

• Je ein 3D Modell der fünf Brunnen im Stadtgebiet sind in Miniatur gedruckt und auf eine Holzplatte (90x60cm) montiert
• Die Grundplatte enthält eine auf gelaserte Karte der Innenstadt von Lichtenfels
• Die 3D Modelle der Brunnen sind an den jeweiligen Standorten auf der Platte montiert

3D Modelle der Brunnen – vom Scan zur Miniatur

1. Schritt: Bilder aufnehmen

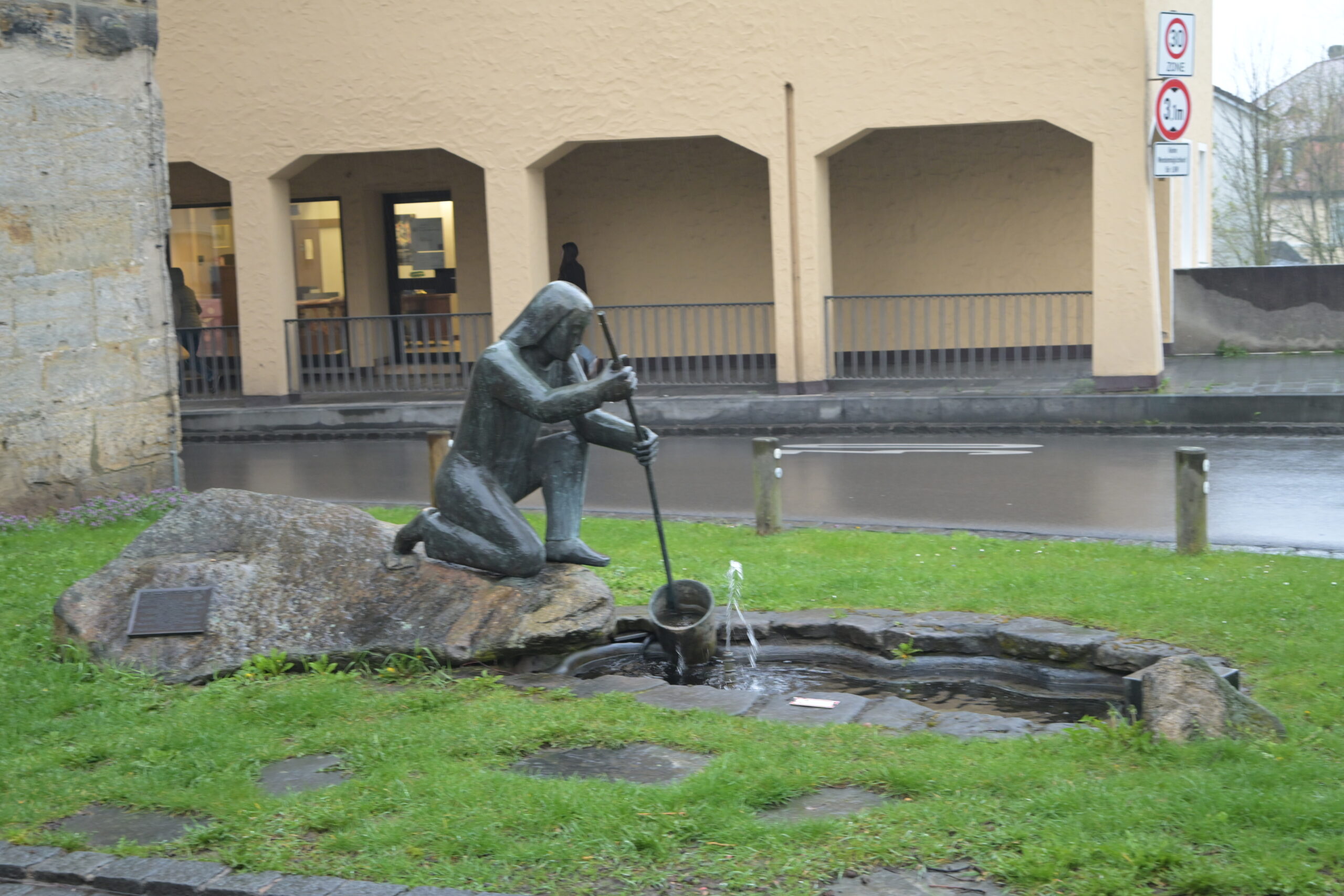

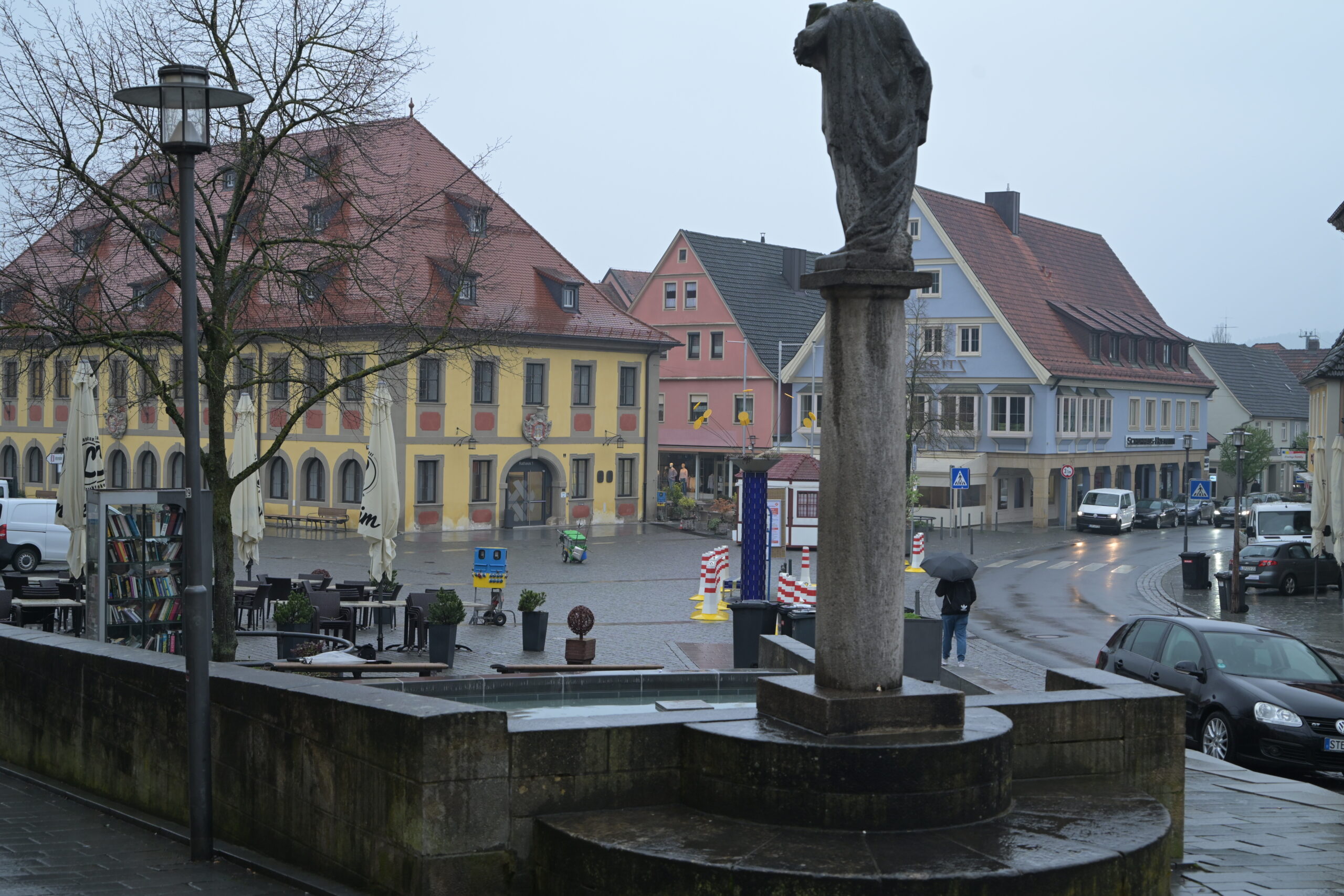

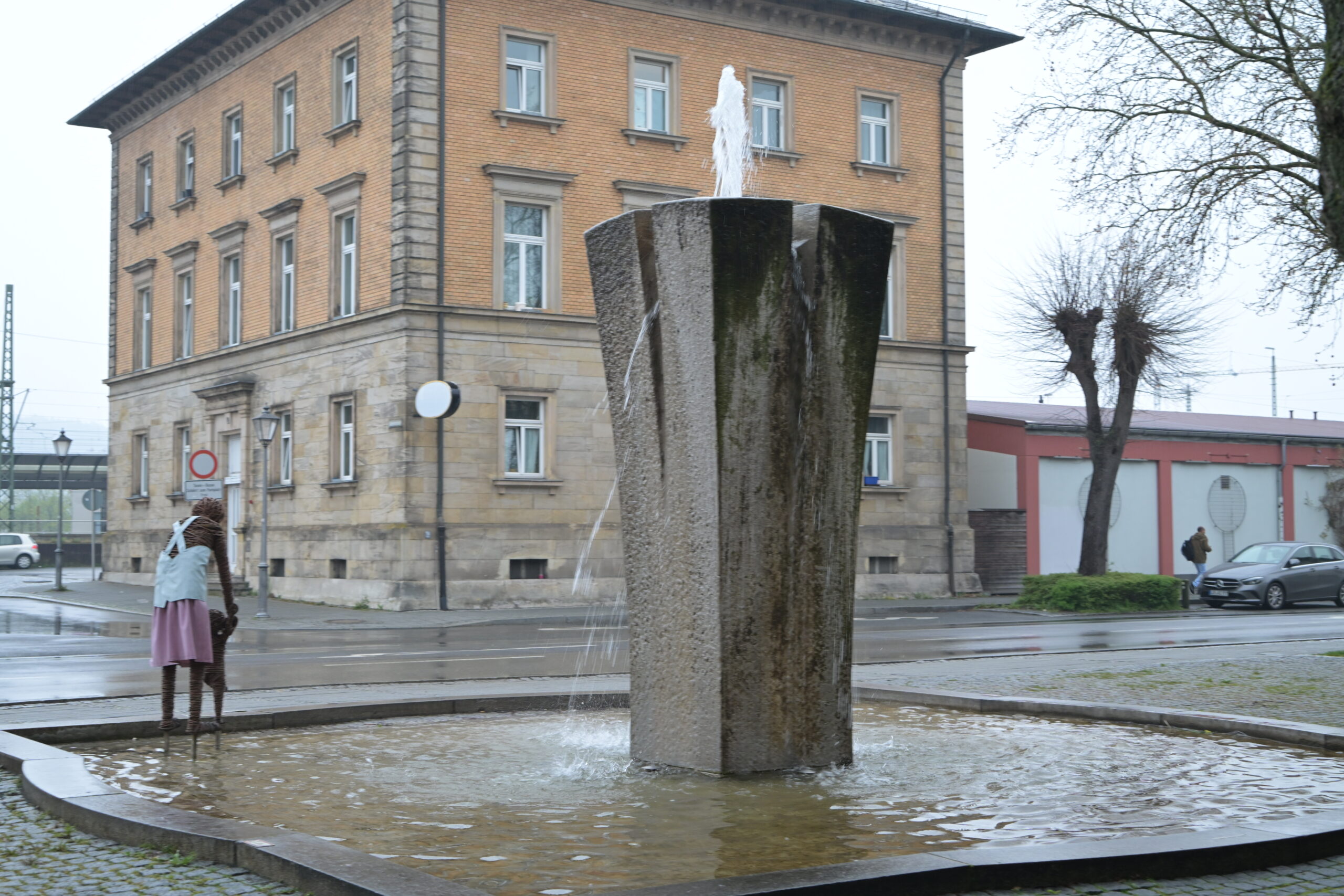

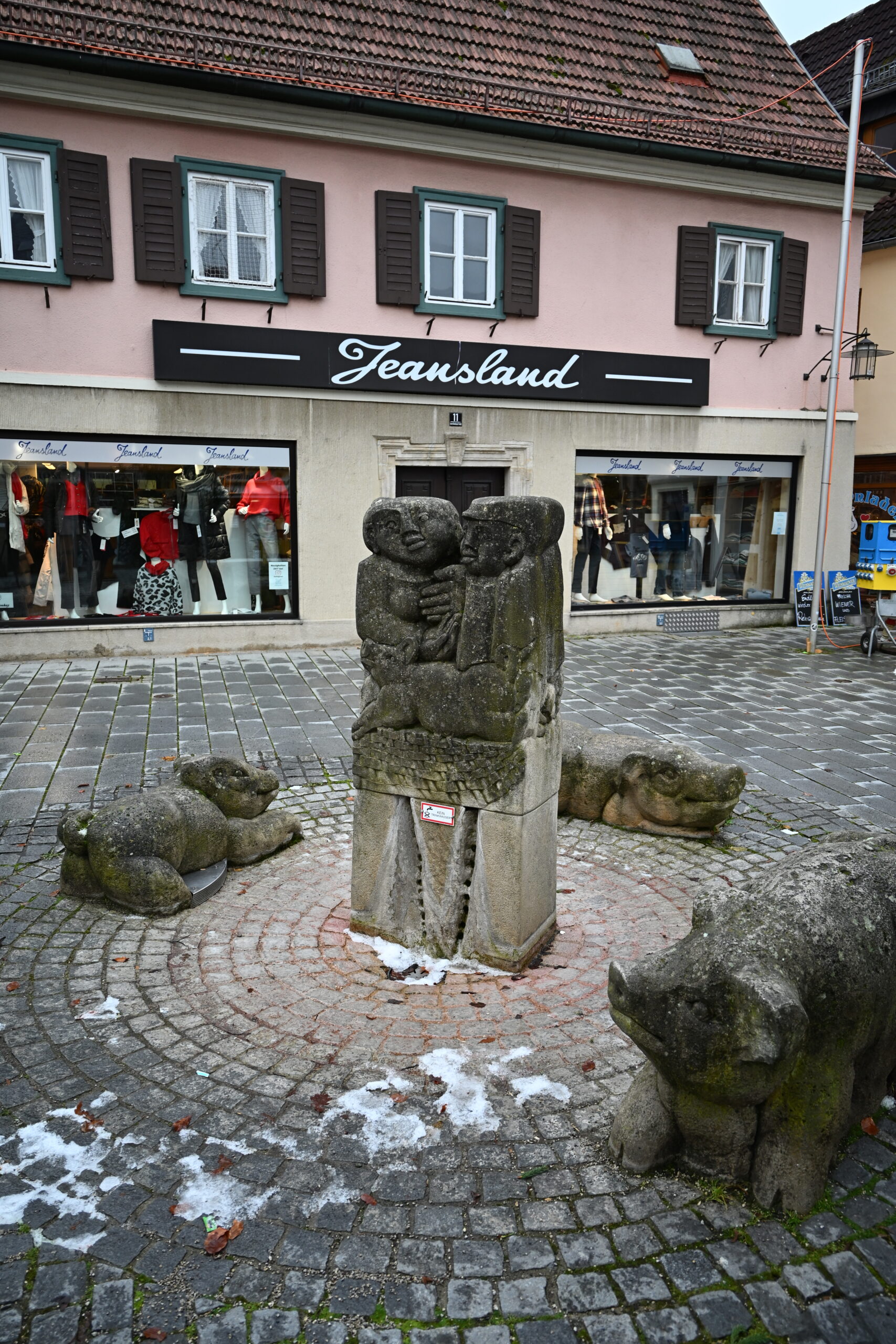

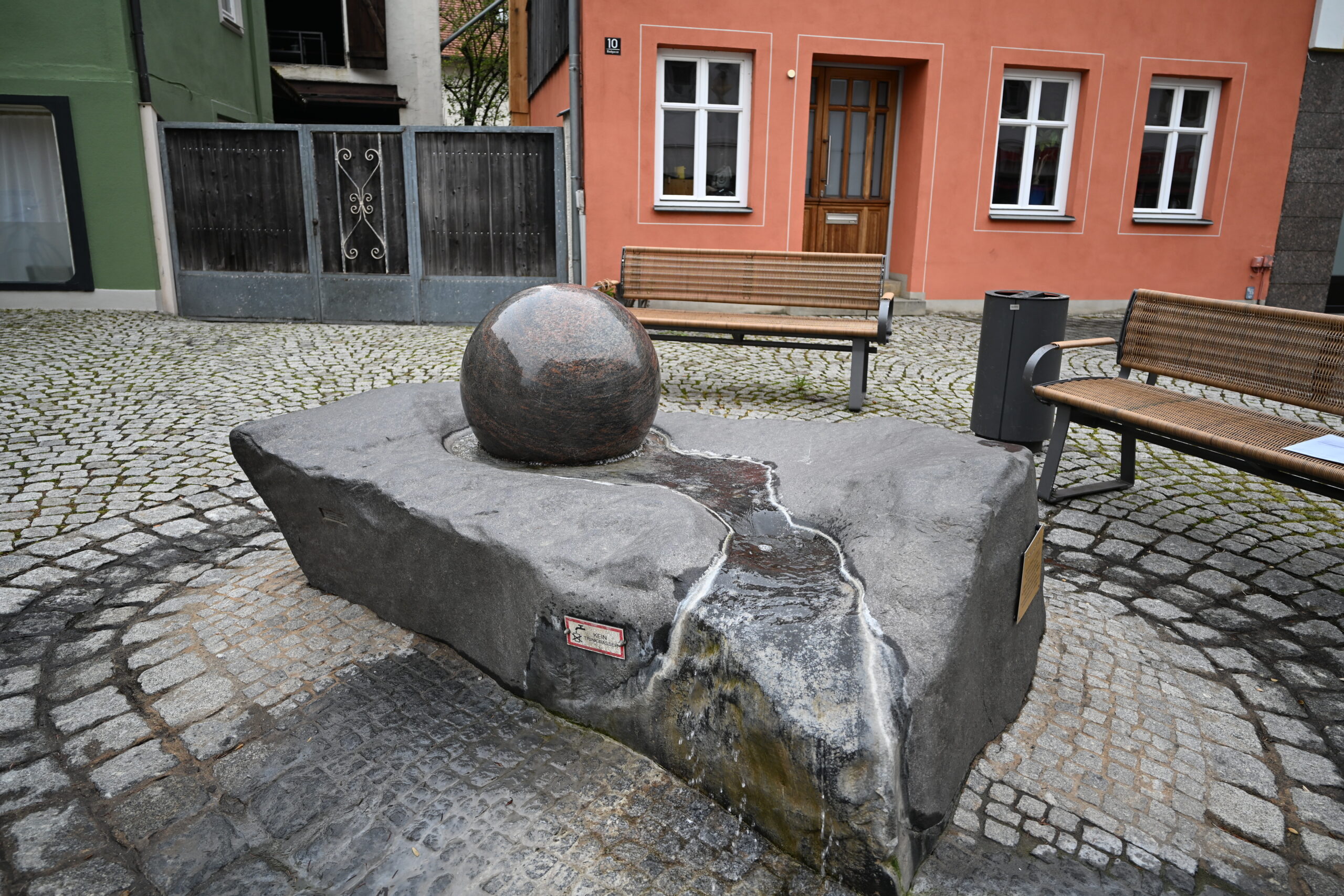

• Fotografisches Aufnehmen der fünf Brunnen aus unterschiedlichen Winkeln zB. mit Kamera, Drohne oder iPad (ca. 80-120 Bilder je Brunnen)

2. Schritt: Nutzung der Photogrammetriesoftware Meshroom

• Einladen der Fotos in Meshroom, Erstellung eines photogrammetrischen 3D Modells jedes Brunnens als Punktewolkenmodell
• Herausforderung: Wenn nicht genügend passende Bilder vorhanden sind, ist die Generierung nicht möglich!

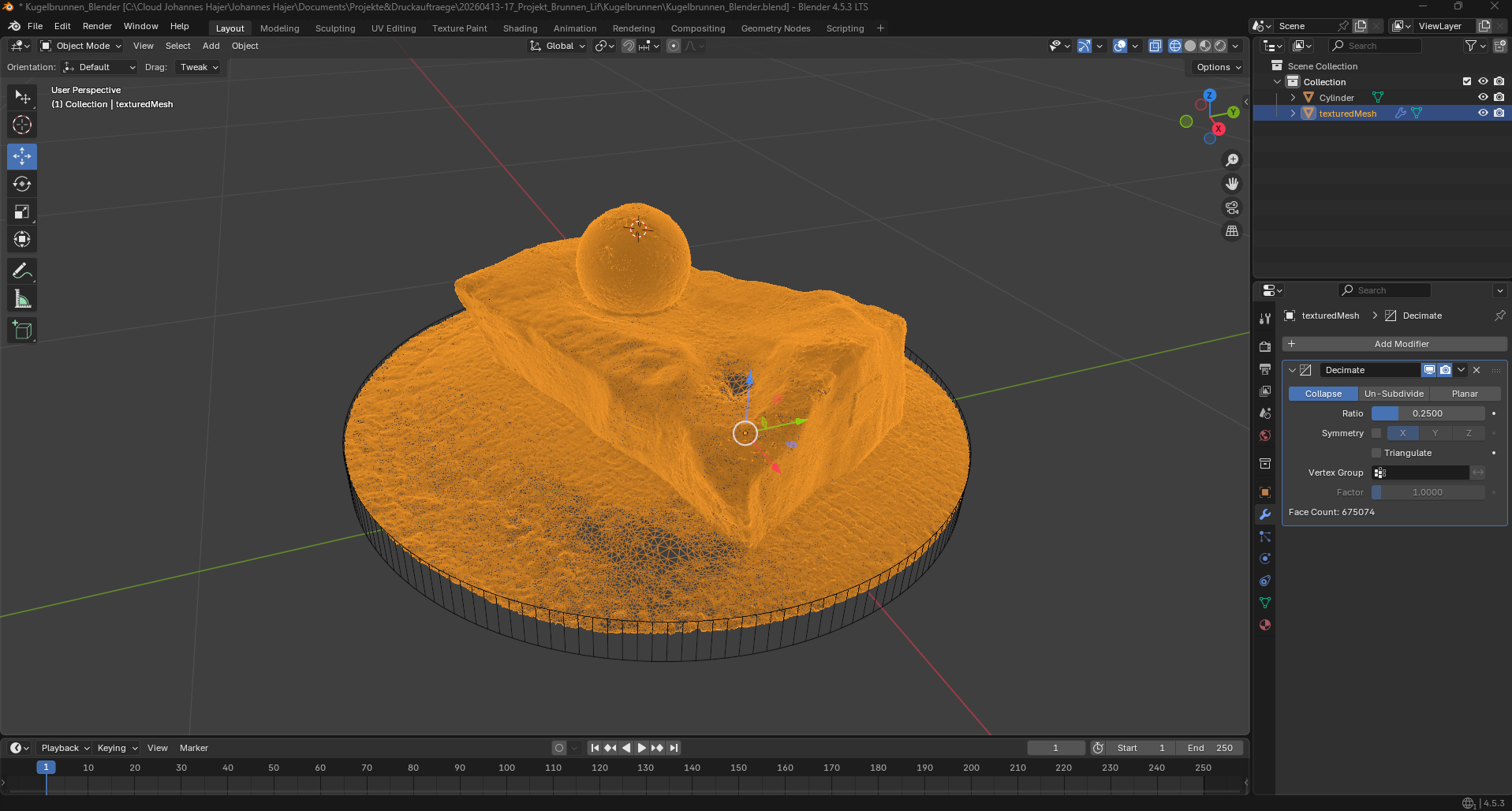

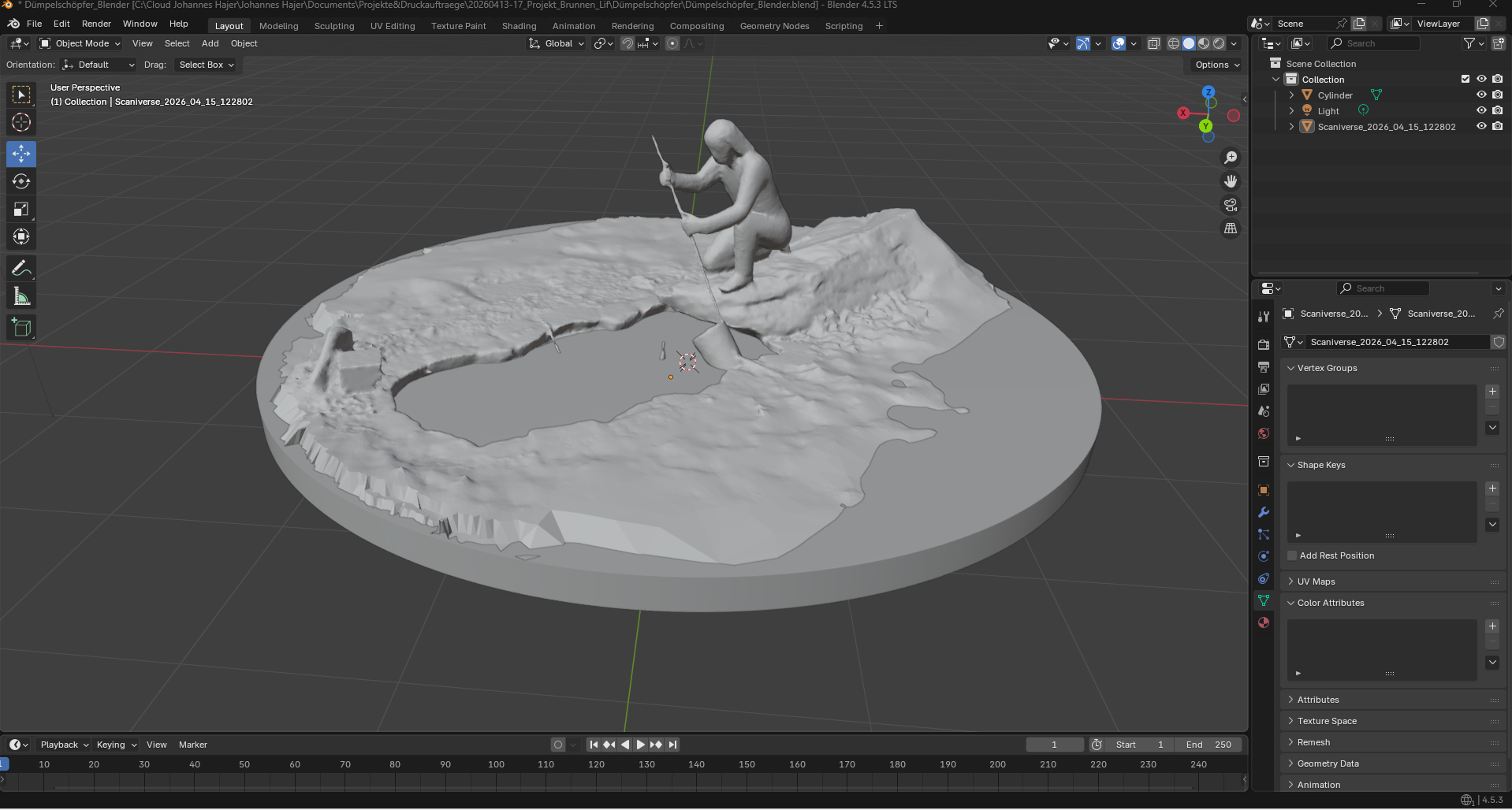

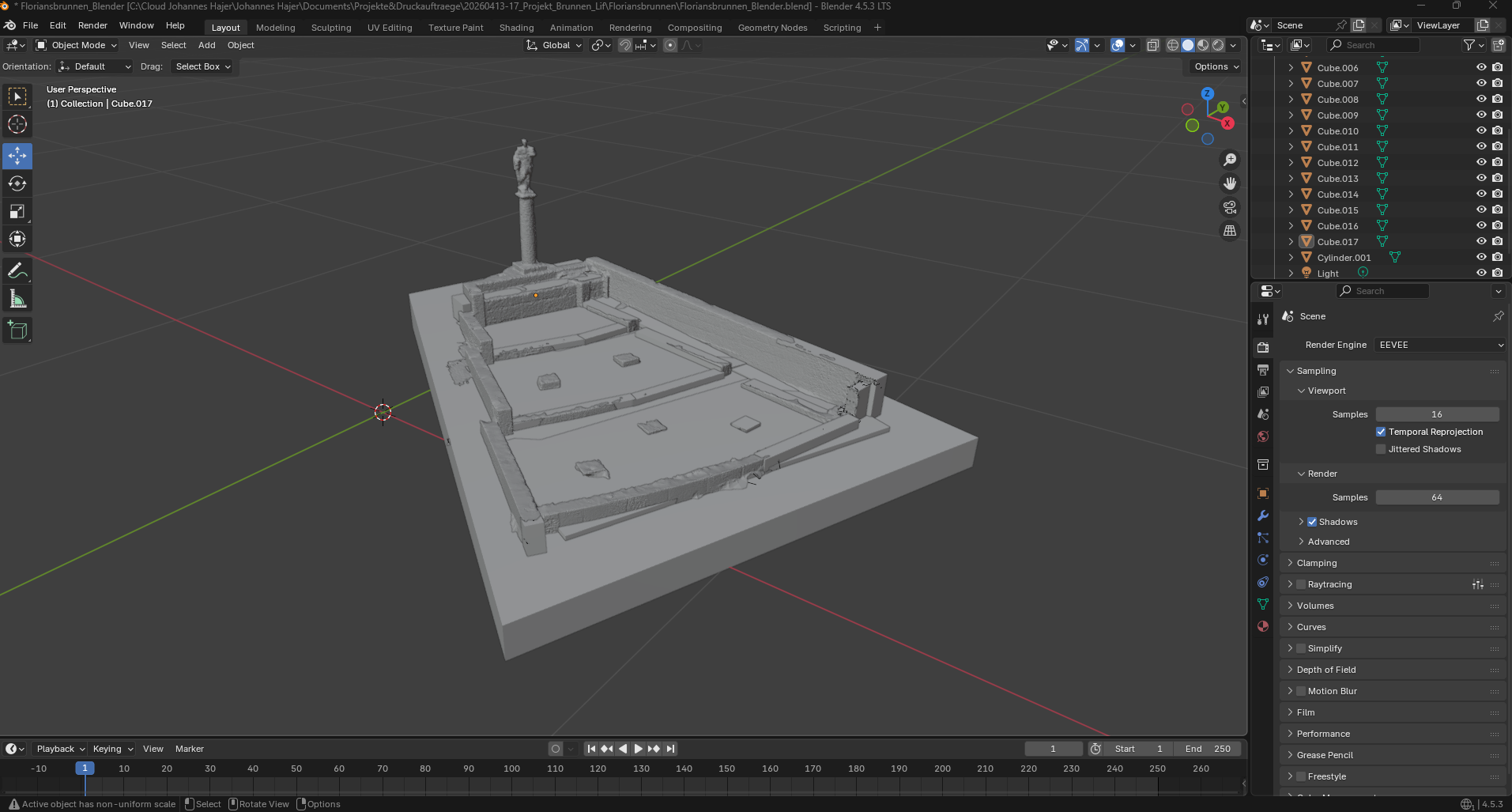

3. Schritt: Nutzung der 3D Modellgestaltungssoftware Blender

• Verschmelzung der Punktewolke zu einem geschlossenen Volumenkörper
• Bearbeitung des 3D Abbilds (wenn nötig) – bspw. Flächen glätten oder Stellen auffüllen
• Export eines 3D Volumenmodells als .stl Datei für den 3D Druck
• Schwierigkeiten: Löcher oder Lücken möglich, welche man ausbessern muss!

4. Schritt: Nutzung der 3D CAD Software TinkerCad

• Erstellen von passenden Formen zum Schließen der Lücken die in Blender nicht bearbeitet werden konnten

5. Schritt: Finale Bearbeitung der 3D Druckdateien im Prusa Slicer

• Bearbeitung der .stl Datei für den Druck – Anpassung Größe (bis ca. 10cm Höhe), Einfärben nach Originalvorlage
• Automatisches Schließen letzter kleiner Lücken für sauberen Druck

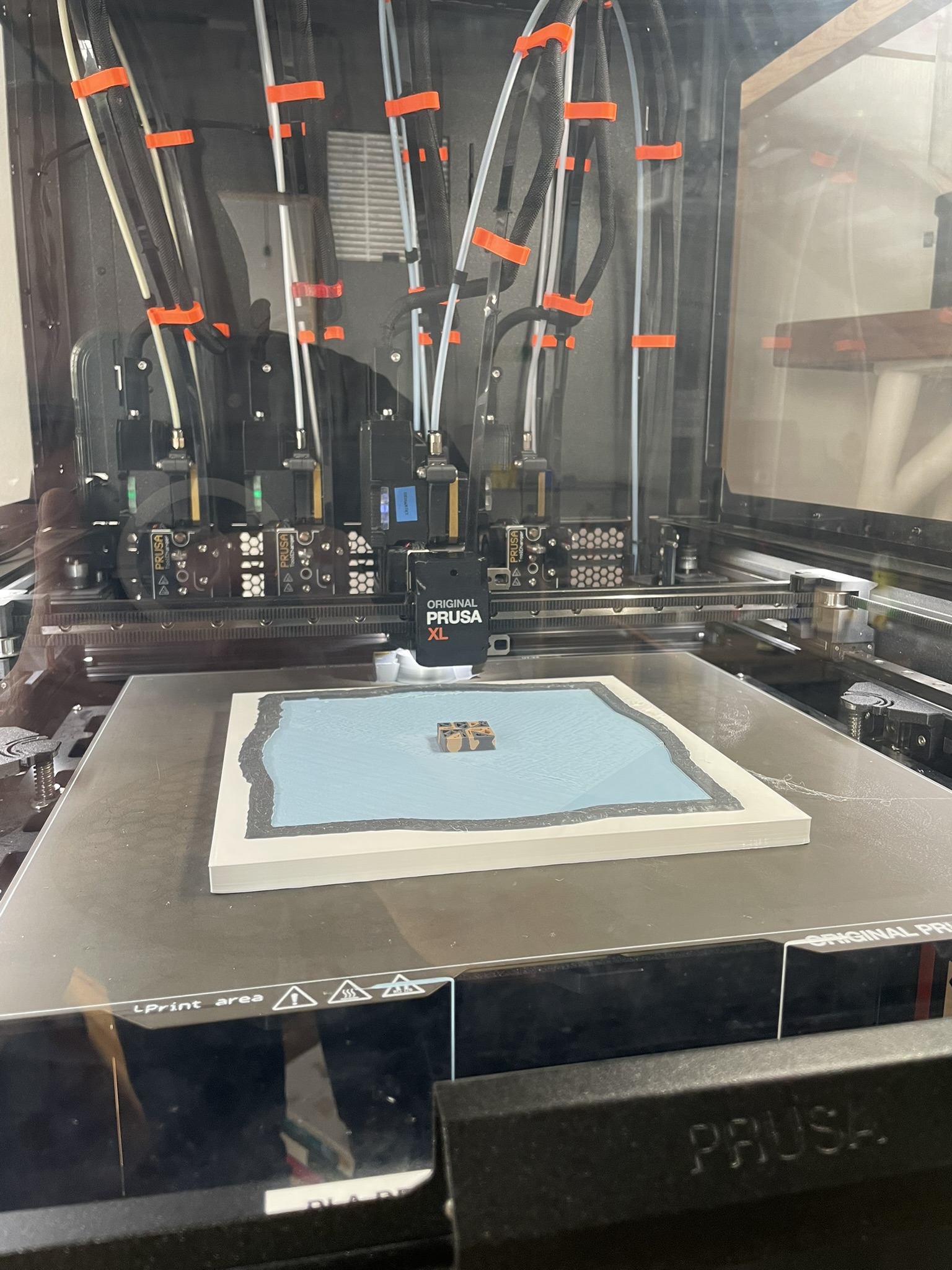

6. Schritt: 3D Druck der Modelle im Prusa XL 3D Drucker

• Richtige Farben in die Extruder einladen um originalgetreuen 3D Druck zu erreichen
• Beobachtung des Drucks, ggf. Nachladen von aufgebrauchten Material während des Drucks
• Druckzeit der Brunnen: zwischen 8-13 Stunden Druckzeit

Kartenmodell der Innenstadt auf Holzplatte

1. Schritt: Export eines Kartenmodells von der Website Snazzy Maps

• Finden einer geeigneten Karte (Dark & Street Names), Auswahl des korrekten Ausschnitts
• Screenshot des passenden Ausschnitts der Innenstadt von Lichtenfels, Export der Karte für die weitere Bearbeitung

2.Schritt: Einarbeitung des Kartenausschnitts in Inkscape und Anpassung des Formats auf die Holzplatte

• Einladen der Kartendatei und Umarbeitung in Vektorgrafik
• Skalierung auf die Größe der Holzplatte (90×60 cm)

3.Schritt: Auflasern des Kartenmodells auf eine 3-Schicht Fichtenholzplatte (900x600x19 mm Größe)

• Einladen der Inkscape Datei in Lasercutter, Auflasern der Karte auf Holz (Dauer: 1h 33 min)

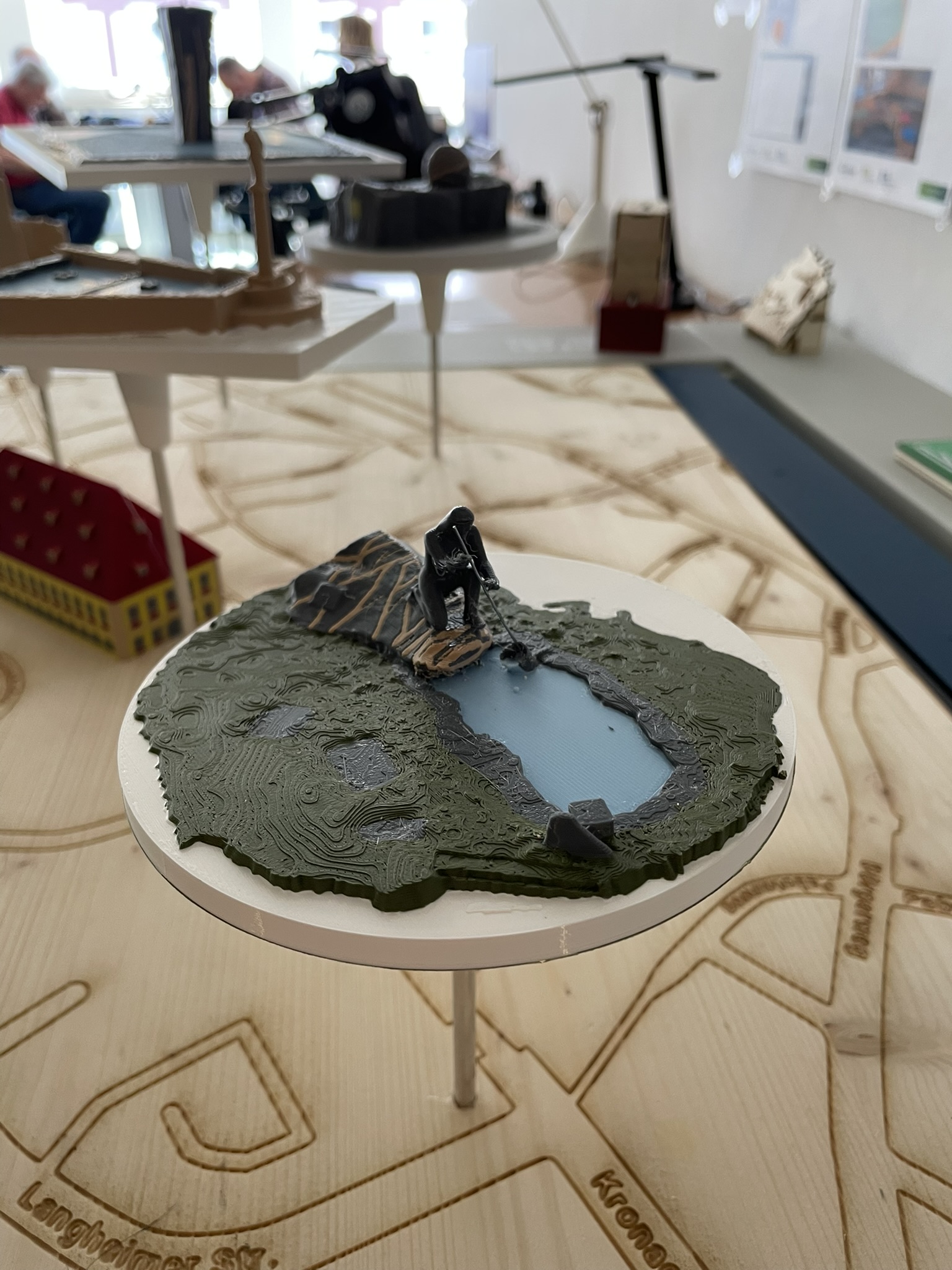

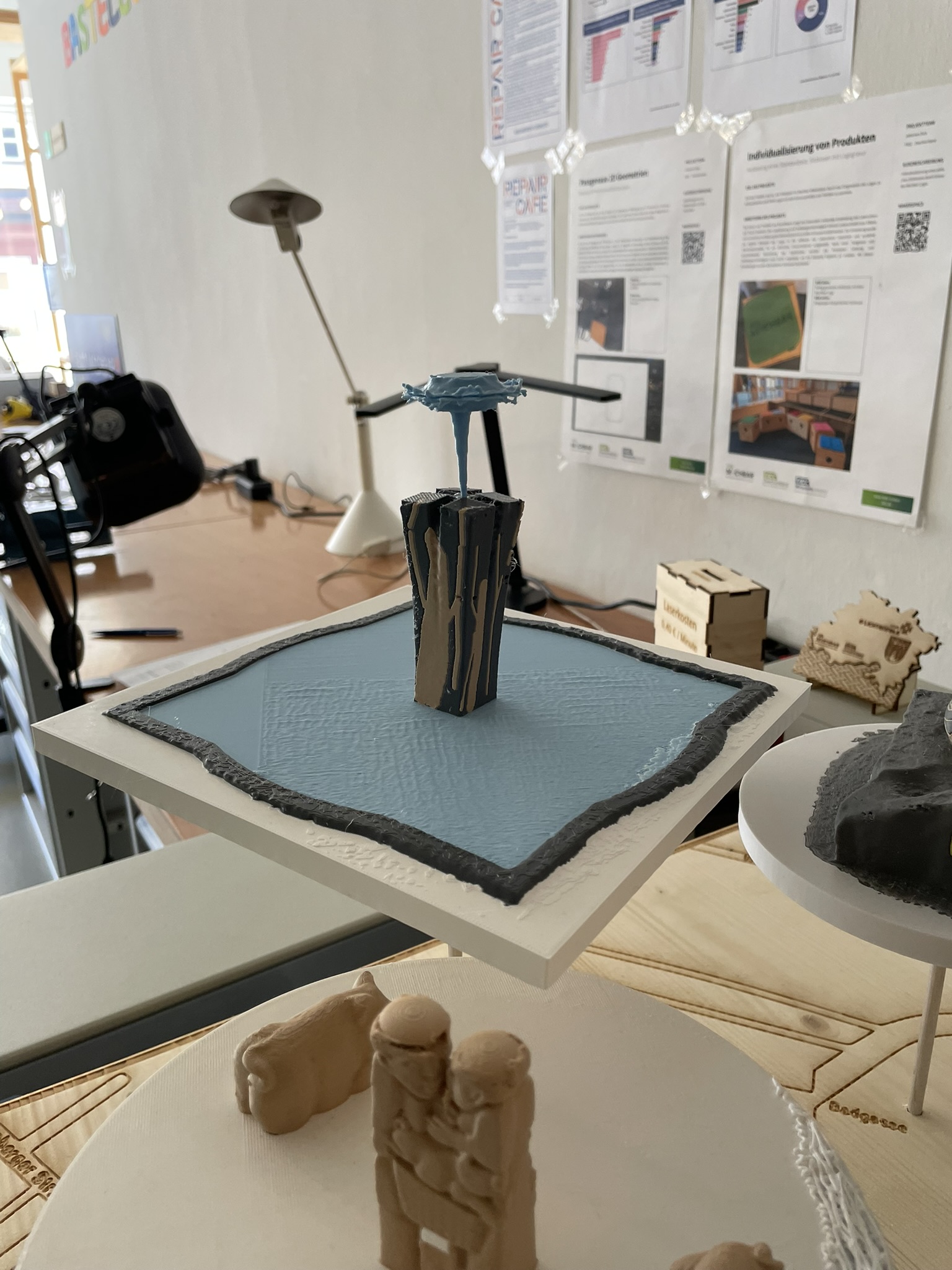

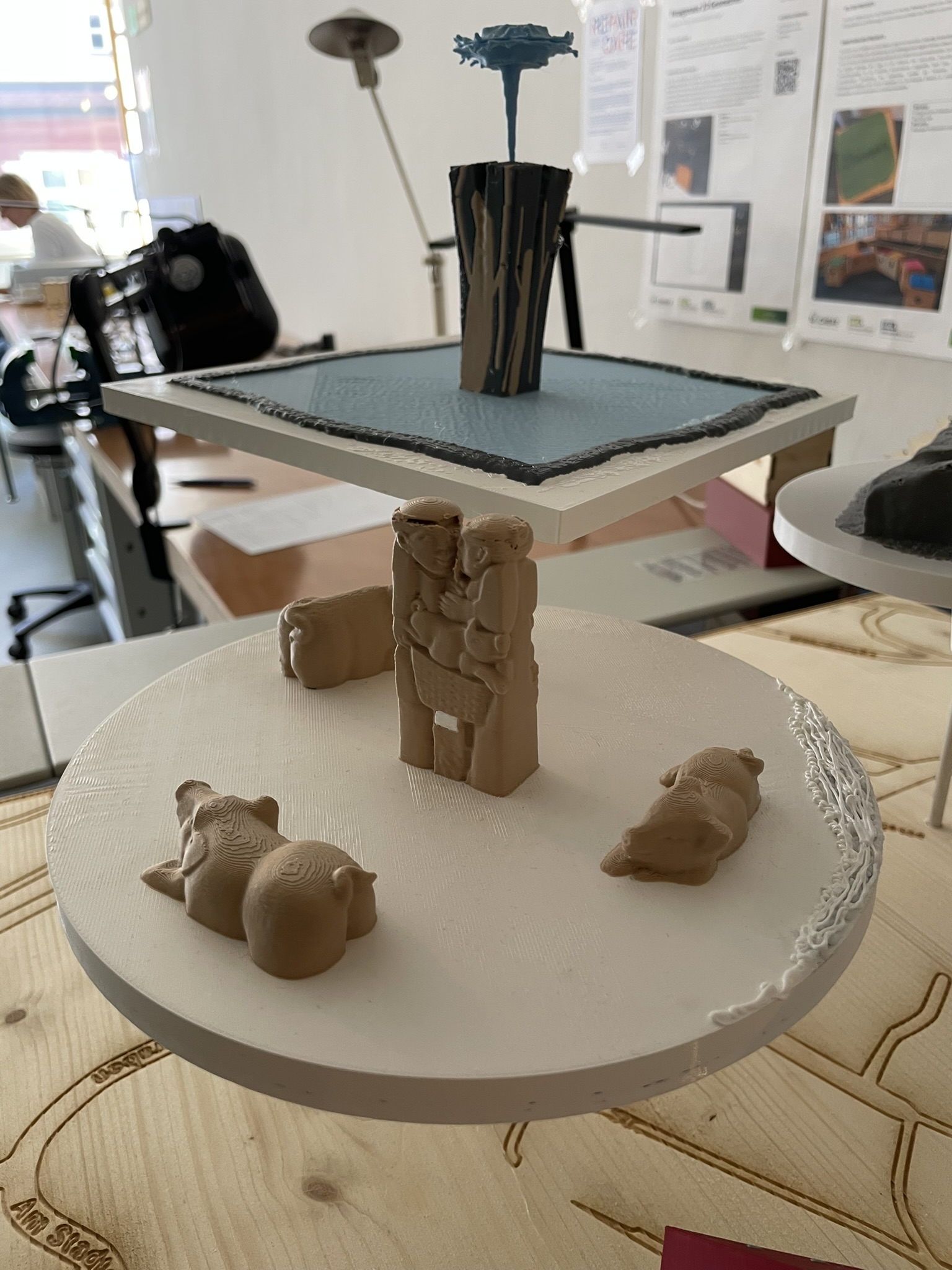

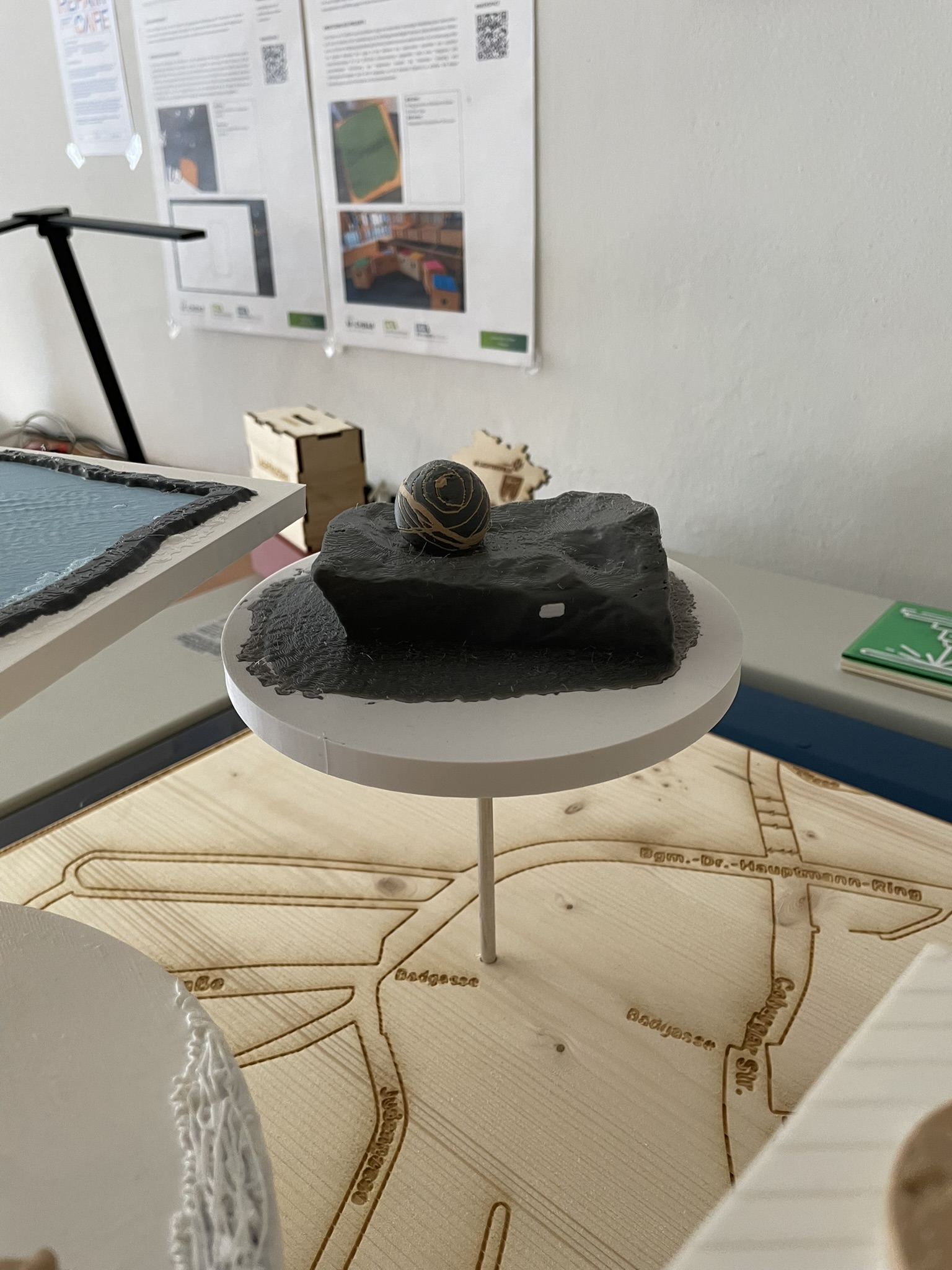

Finale Montage des Modells

1. Schritt: Anbau von Halterungen an Brunnenmodell: „Verschweißen“ von 3D gedruckten Halterungen an die Unterseite des Brunnenmodells mit den 3D-Druck Stiften
2. Zuschnitt von Aluminium Rundstäben für die Brunnenhalterung
3. Bohren von Halterungslöchern auf der Holzplatte
4. Montage der Aluminiumstäbe auf der Holzplatte und an den Brunnen

Zeitaufwand gesamt: ca. 40 Stunden Arbeitszeit in der Woche vom 13.04. – 17.04.2026

Nutzung des Modells: als Projektbeispiel im MACHBAR und für Veranstaltungen der Stadt Lichtenfels
